换热器管束抽芯机的原理你知道吗？

　　在化工、电力、石油等工业领域，换热器是实现热量交换的关键设备。长期运行后，换热器管束内部易出现积垢、腐蚀等问题，需要定期检修。换热器管束抽芯机作为高效完成管束抽装作业的专用设备，其工作原理独特且精密，下面就为你详细解读。

　　一、核心部件构成与功能

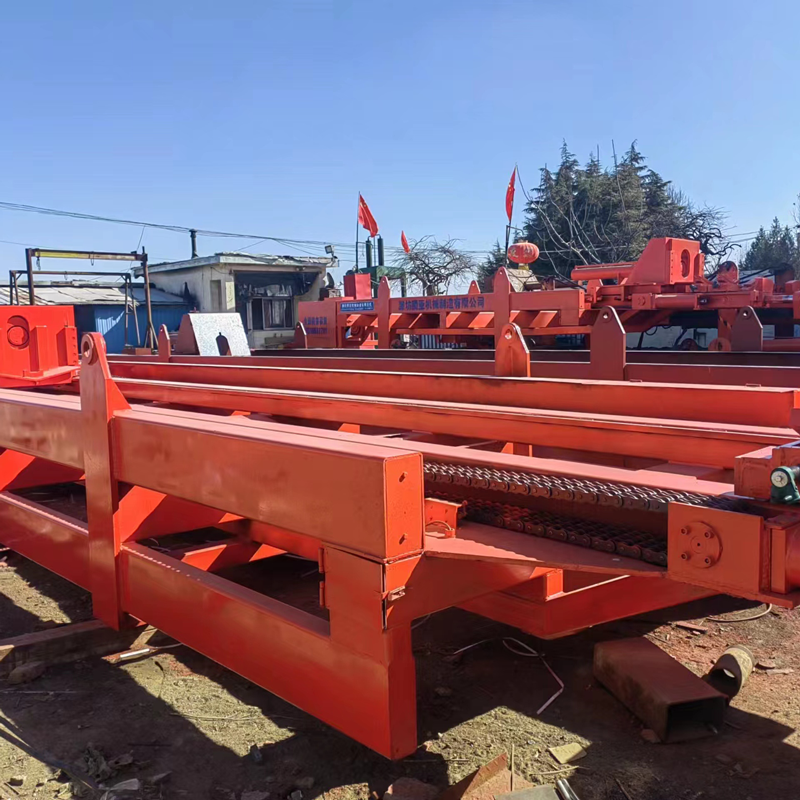

　　换热器管束抽芯机主要由机械框架、动力系统、牵引装置、定位机构等核心部件构成。机械框架是整个设备的支撑结构，通常采用高强度钢材制造，具备良好的刚性和稳定性，能够承受抽芯过程中产生的巨大拉力和压力，保障设备运行安全。动力系统一般由电机、液压泵或气动装置组成，它为抽芯机提供动力来源。以液压驱动的抽芯机为例，液压泵将电动机的机械能转换为液压能，通过液压油传递动力，具有动力强劲、运行平稳、便于控制的特点。

　　牵引装置是实现管束抽装的直接执行部件，常见的有链条式、钢丝绳式等。链条式牵引装置通过链条与管束上的专用夹具相连，在动力系统驱动下，链条带动夹具实现管束的抽出或装入；钢丝绳式牵引装置则利用钢丝绳的柔韧性和高强度，缠绕在卷筒上，通过卷筒的转动收放钢丝绳，从而牵引管束。定位机构的作用是确保管束在抽装过程中的精准定位，防止管束发生偏移、倾斜，保证抽芯作业顺利进行。它一般由导向轮、定位销等部件组成，可根据换热器的型号和管束尺寸进行调整。

　　二、抽芯工作原理

　　在进行换热器管束抽芯作业时，首先要将换热器管束抽芯机移动到合适位置，并通过定位机构与换热器进行精准对接。以卧式换热器为例，抽芯机的机械框架需与换热器壳体平行放置，利用定位销和导向轮将抽芯机的牵引装置与管束中心线对齐。

　　当定位完成后，启动动力系统。若为液压驱动的抽芯机，液压泵开始工作，将液压油输送到各个液压执行元件，如液压缸或液压马达。液压缸或液压马达在液压油的作用下产生直线或旋转运动，带动牵引装置。此时，将牵引装置的夹具与管束管板上的预留接口牢固连接，在动力的驱动下，牵引装置开始缓慢拉动管束。由于机械框架提供稳定的支撑，且定位机构保证管束的运动方向，管束能够平稳地从换热器壳体中抽出。在抽出过程中，通过控制动力系统的输出功率和速度，可调节管束的抽出速度，避免因速度过快对管束和换热器壳体造成损伤。

　　三、回装工作原理

　　换热器管束检修完成后，需要利用抽芯机进行回装。回装过程与抽芯过程原理相似，但操作方向相反。同样先将抽芯机与换热器精准定位对接，把牵引装置的夹具与管束管板连接好。启动动力系统，牵引装置开始反向运动，将管束缓缓送入换热器壳体内。在回装过程中，定位机构持续发挥作用，确保管束能够准确地插入到换热器壳体的管孔中，保证管板与壳体之间的密封性能。当管束完全回装到位后，对连接部位进行紧固和密封处理，完成整个抽芯和回装作业。

　　换热器管束抽芯机通过各部件的协同工作，基于机械传动、液压或气动原理，实现了换热器管束高效、安全的抽装作业。掌握其工作原理，不仅有助于操作人员更好地使用设备，也为设备的维护保养和故障排查提供了理论基础，对保障工业生产中换热器的稳定运行具有重要意义。
