换热器管束抽芯机结构与液压传动技术

　　在石化、电力、化工换热设备运维检修中，换热器管束抽芯机是管束拆卸、抽装、清洗更换的核心专用设备。传统人工手拉、机械撬拉方式力度不均、易造成管板变形、管束弯折、密封破损等问题，检修效率低、报废率高。现代换热器管束抽芯机依托模块化机械结构与成熟液压传动技术，实现大吨位、平稳、可控的自动化抽芯作业，大幅提升换热器检修精度与施工效率，成为工业换热设备维保的标配设备。

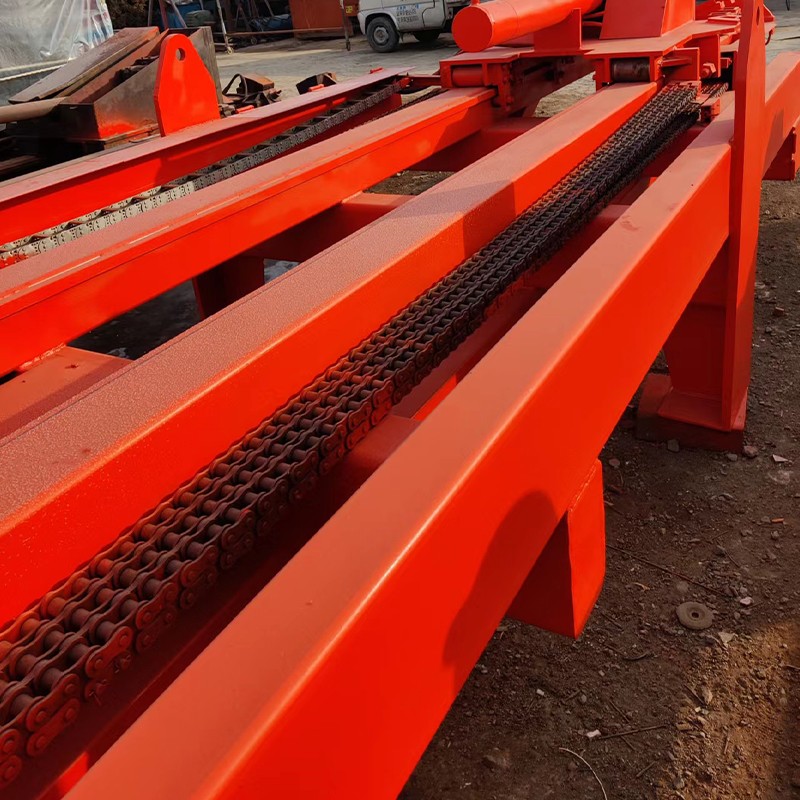

　　换热器管束抽芯机采用分体模块化结构设计，整体布局紧凑、拆装便捷，适配厂区狭窄检修空间。设备核心由夹持机构、导向机架、液压动力单元、位移控制系统四大模块组成。高强度合金钢夹持夹具为核心受力部件，适配不同管径管束，夹持稳固且不易打滑变形；导向机架采用直线滑轨结构，可限制作业偏差，保证抽芯全程同轴度，杜绝偏移卡顿问题。整体模块化结构可自由组合适配1至12米不同长度管束，通用性较强，满足大小型换热器检修需求。

　　液压传动系统是换热器管束抽芯机的动力核心，也是区别于传统机械抽芯设备的关键技术。该系统由液压泵站、同步油缸、比例控制阀、压力监测组件构成，摒弃传统机械传动的刚性冲击缺陷。设备通过高精度伺服比例阀调控油压，将压力波动控制在极小范围，配合双油缸同步驱动技术，实现牵引力均匀输出，解决单缸受力不均导致的管束倾斜、管板撕裂等故障。同时依托动态力控技术，可实时匹配管束阻力，避免过载施力造成设备损伤。

　　液压传动的核心工作原理为液压能平稳转化机械能，通过泵站输出稳定油压推动油缸伸缩，为管束抽装提供持续、线性的牵引力。常规设备工作压力覆盖16-25MPa，抽芯力区间适配各类工业换热器，可轻松应对结垢卡死、锈蚀粘连的老旧管束。相较于机械传动，液压传动具备无级调速、柔性缓冲的特性，启动与停止无冲击，全程匀速牵引，较大程度保护管束与管板结构完好，有效降低检修损耗。

　　相较于传统检修工艺，搭载液压传动技术的换热器管束抽芯机优势突出。一是检修效率大幅提升，单次抽芯作业时长较传统方式缩短一半以上，有效减少设备停机时间；二是作业精度更高，同步液压控制保证同轴度牵引，几乎无管束变形损伤；三是安全稳定性更强，设备配备过载保护、油压自锁、故障监测功能，可实时规避超压、过载、打滑等安全隐患，降低人工操作风险。

　　目前，液压式换热器管束抽芯机已替代老式简易抽芯设备，凭借结构可靠、动力平稳、运维便捷的优势，广泛应用于石化、电力、精细化工等行业。随着液压控制技术不断升级，设备正向智能化、小型化、高精度方向迭代，持续优化换热设备检修工艺，为工业设备长效稳定运行提供技术支撑。
